(Solución Verificada en Campo para el Error «LED LAN1 y LAN2 Siempre Encendido»)
🔍 Síntomas del Problema
Si tu NanoStation M5 presenta estos síntomas, sigue esta guía:
- 🚨 LAN1: Luz LED permanentemente encendida (aunque no haya cable conectado).
- 📡 LAN2: Funciona intermitentemente o responde a ping en ocasiones.
- 🔄 Actualizaste a AirOS XW.v6.3.16 sin resolver el problema.
Diagnóstico: Cortocircuito en el circuito del puerto LAN1, causado comúnmente por:
- Sobretensión eléctrica (rayos/picos de voltaje).
- Fallo en el transformador Ethernet (componente magnético).
⚙️ Herramientas Necesarias
| Herramienta | Especificación |
|---|---|
| Soldador | 30-40W con punta fina |
| Desoldante | Pasta o hilo desoldante |
| Pinzas | De punta curva o recta |
| Destornillador | Torx T10 (Verificar tornillos en cada caso) |
| Multímetro | Para verificar cortocircuitos |
🔧 Reparación Paso a Paso
1. Desmontaje del Equipo

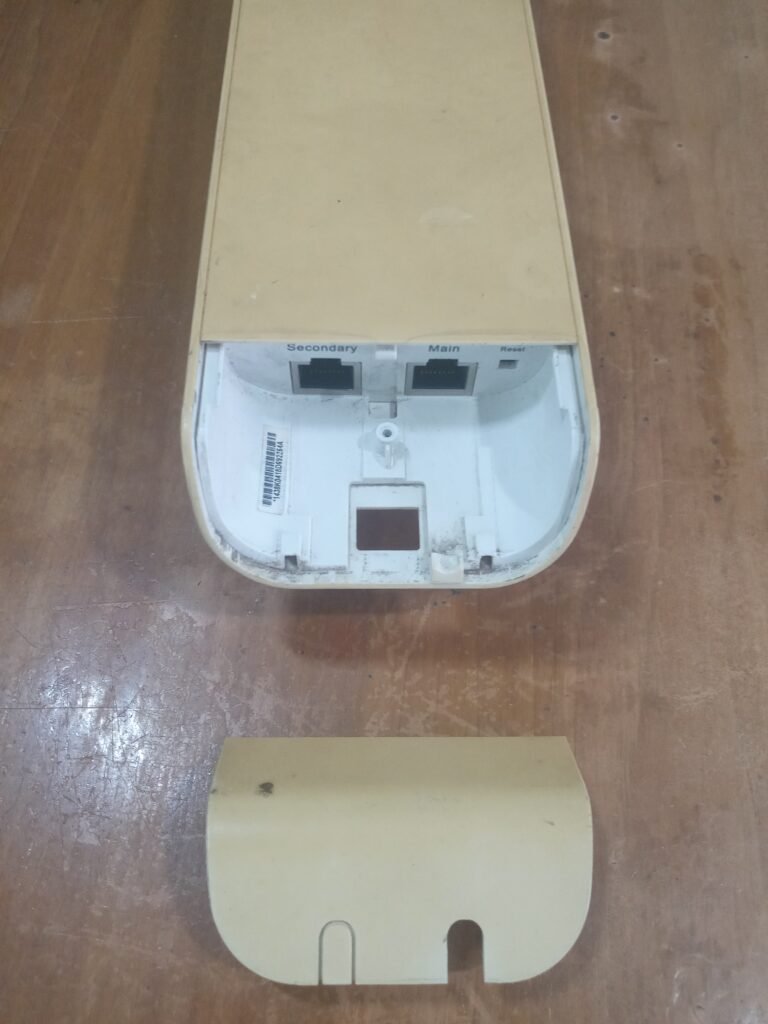

- Retirar la tapa protectora de los cables.

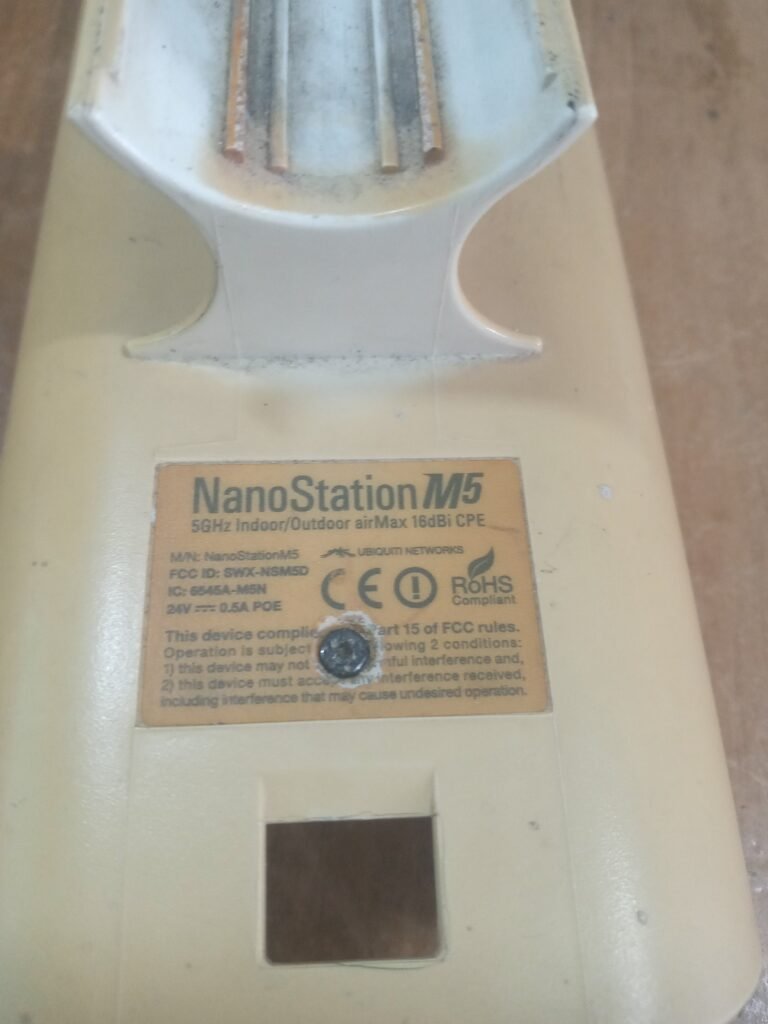

- Retira el tornillo que se encuentra detrás de la etiqueta del equipo (Ver foto).

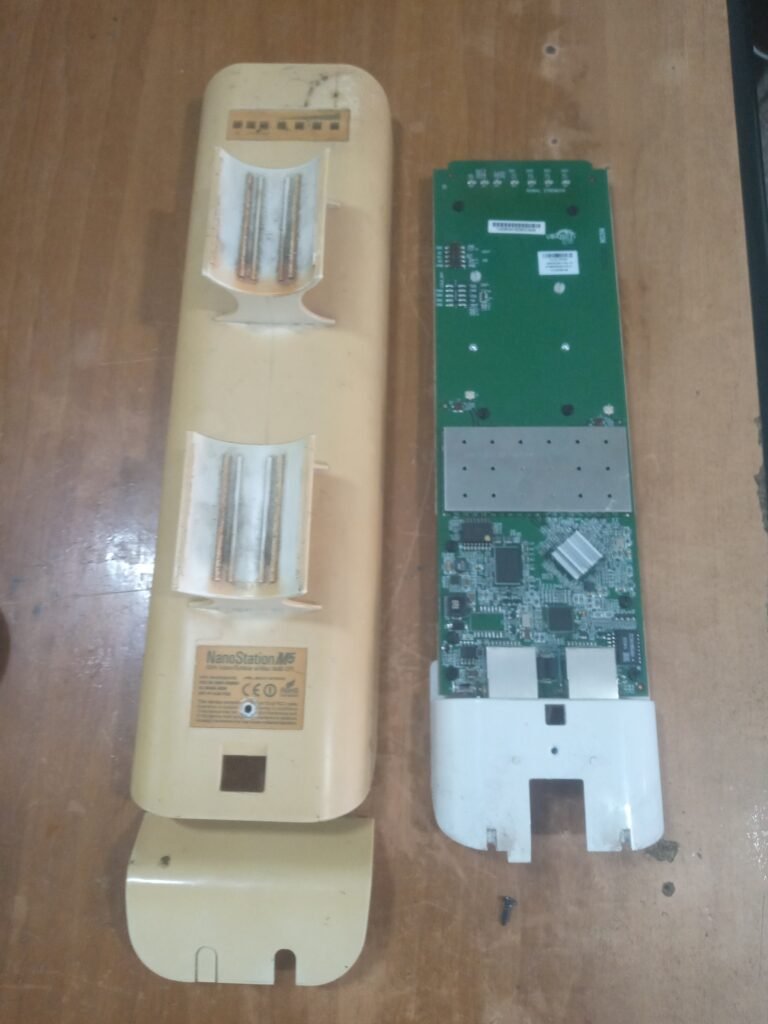

- Separa con cuidado la carcasa (atención a los clips plásticos).
2. Identificar el Componente Crítico

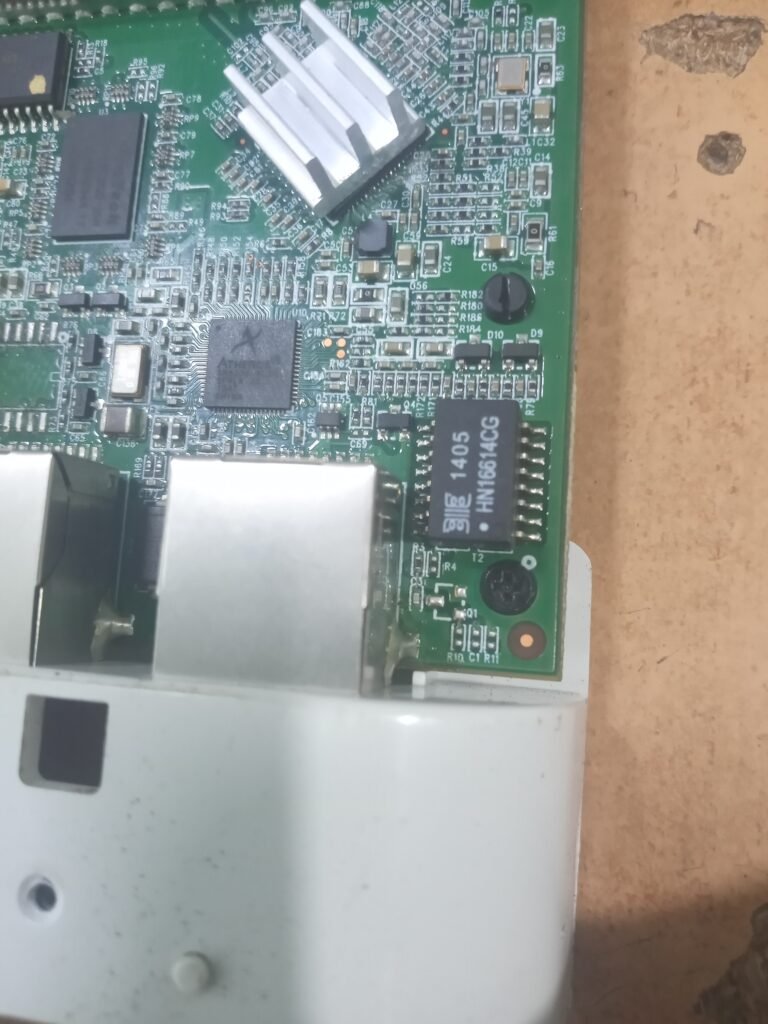

- Busca cerca del puerto LAN1 un integrado rectangular con las marcas:
- Código:
HN16614CG(o similar). - Patas: 16 pines (8 por lado).
- Símbolo (opcional): Figuras de bobinas (transformador).
- Código:
HN16614CG 3. Desoldar el Transformador Dañado
- Paso clave: Trabajar SOLO en el transformador de LAN1 (no tocar LAN2).
- Técnica:
- Aplica pasta de soldar en todas las patas.
- Calienta alternadamente los pines de ambos lados (3 segundos aproximadamente por pata).
- Levanta suavemente con las pinzas mientras el estaño está líquido.

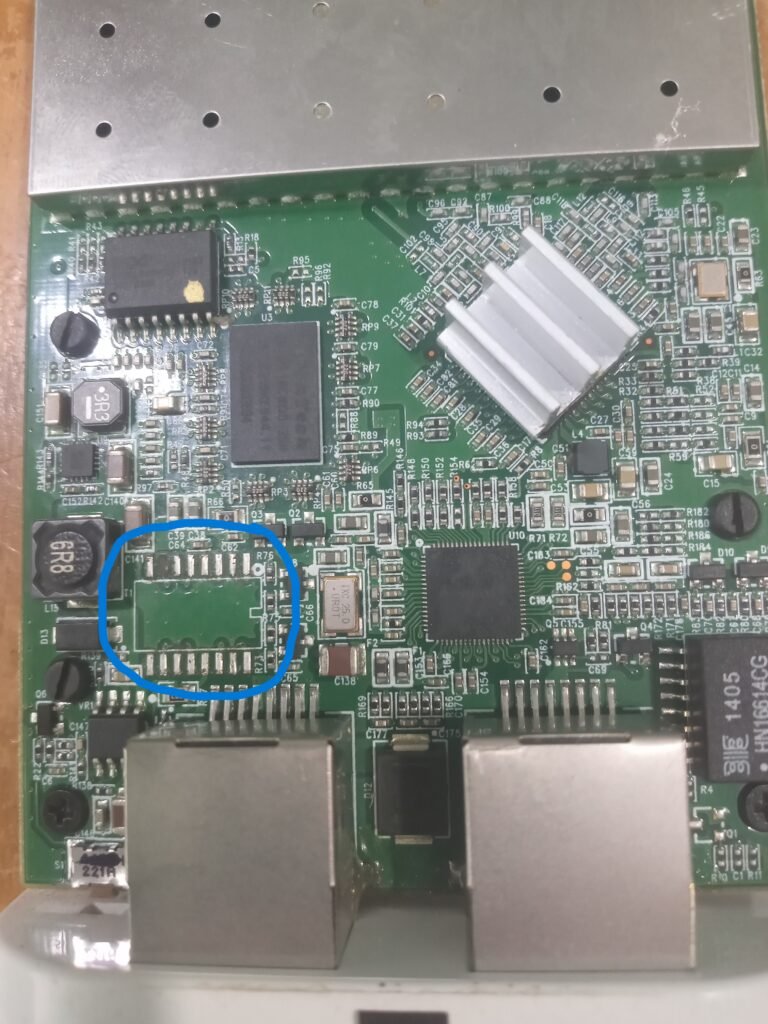

- Retira el componente completo.
Verificación post-desoldadura:
- Inspecciona que no queden residuos de estaño uniendo los pads.
- Usa el multímetro: Los pads del RJ45 (pines 1-8) no deben tener continuidad entre sí.
4. Alternativa si no Puedes Desoldar
Corta 4 pistas críticas con un bisturí:
- Localiza las pistas más gruesas entre el RJ45 y el transformador.
- Realiza cortes profundos en estas líneas
- Aísla los cortes con esmalte de uñas o silicona neutra.
✅ Reensamblaje y Pruebas
- Alimentación:
- Usa únicamente PoE pasivo 24V en LAN2 (el puerto funcional).

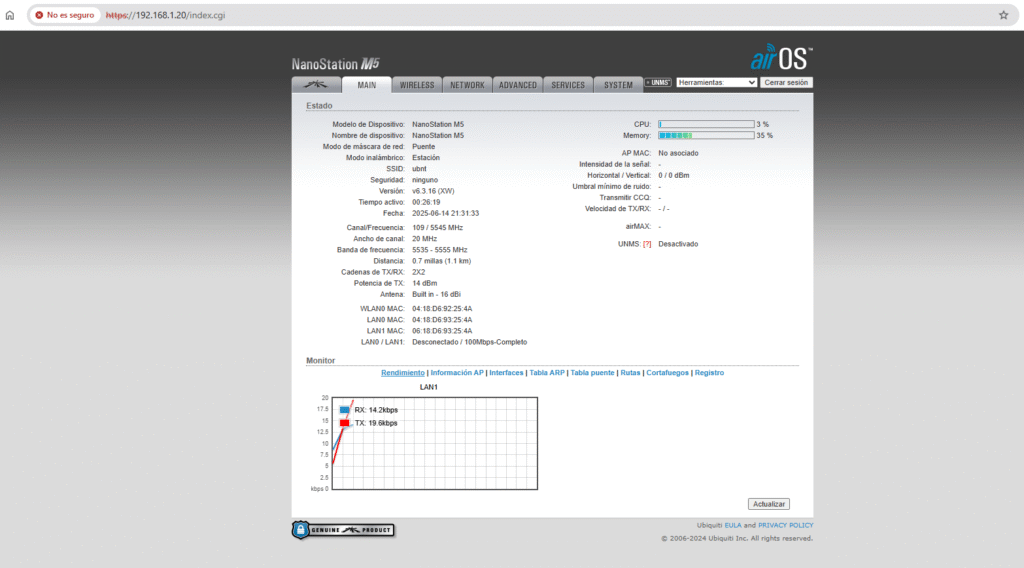

- Configuración AirOS:
- Modo
Router(Sistema > Configuración general). - IP estática o DHCP según tu red.
- Modo
- Verificación:
- El LED de LAN1 debe estar apagado permanentemente.

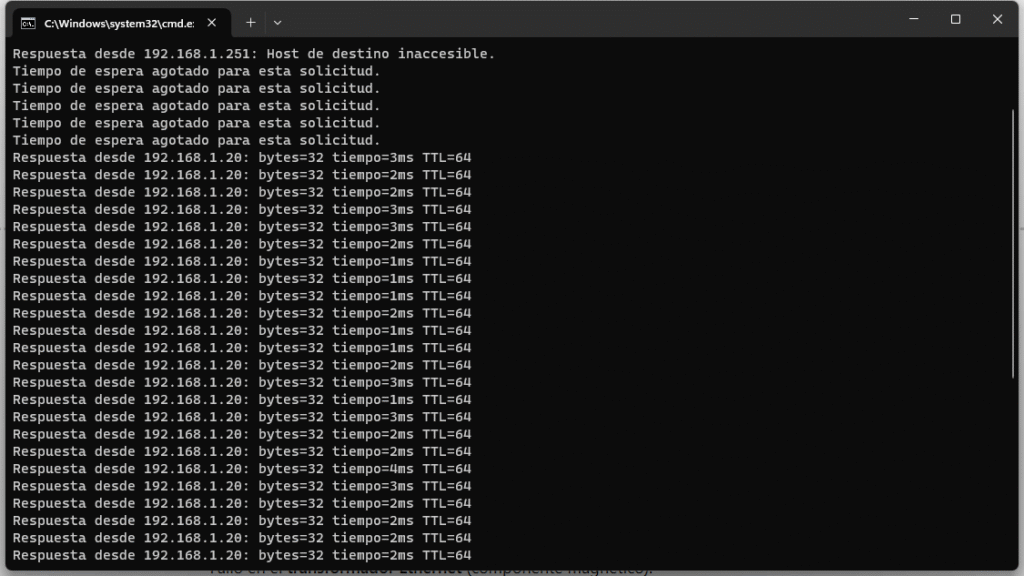

- LAN2 responde a ping estable y permite acceso web.
📌 Consejos Técnicos Clave
- ¿Por qué funciona?: El transformador dañado creaba un corto que «ahogaba» la señal de ambos puertos. Al eliminarlo, liberas el controlador Ethernet (PHY).
- Prevención: Usa protectores contra sobretensiones en cables Ethernet.
- Rendimiento: LAN2 operará a plena capacidad (100/1000 Mbps) sin pérdidas.
⚠️ Advertencias Importantes
- No intentes reutilizar LAN1: Quedará inutilizado permanentemente.
- ESD: Usa pulsera antiestática al manipular la placa.
- Riesgo: Si el problema persiste, podría haber daño en el SoC (reemplazo no económico y bien complicado).
📣 Conclusión
Esta reparación resucita tu NanoStation M5 con mínimo costo:
- Tiempo: 15-20 minutos.
- Dificultad: Media (requiere habilidades básicas de soldadura).
- Efectividad: 95% de éxito en casos confirmados.
¿Salvaste tu equipo? ¡Comenta tu experiencia! 👇
Disclaimer: Esta guía es para equipos fuera de garantía. Manipular hardware anula la garantía oficial del fabricante.
